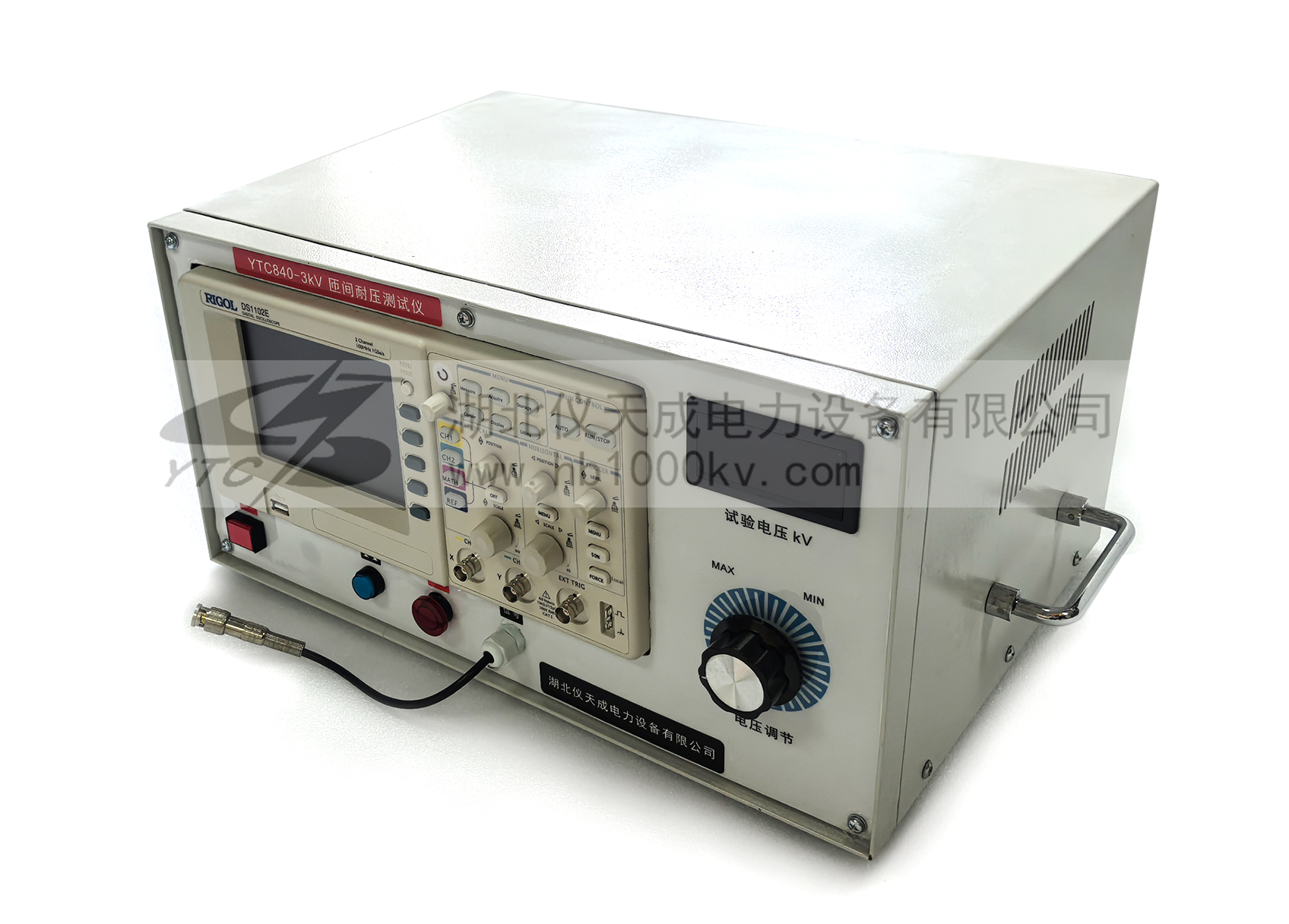

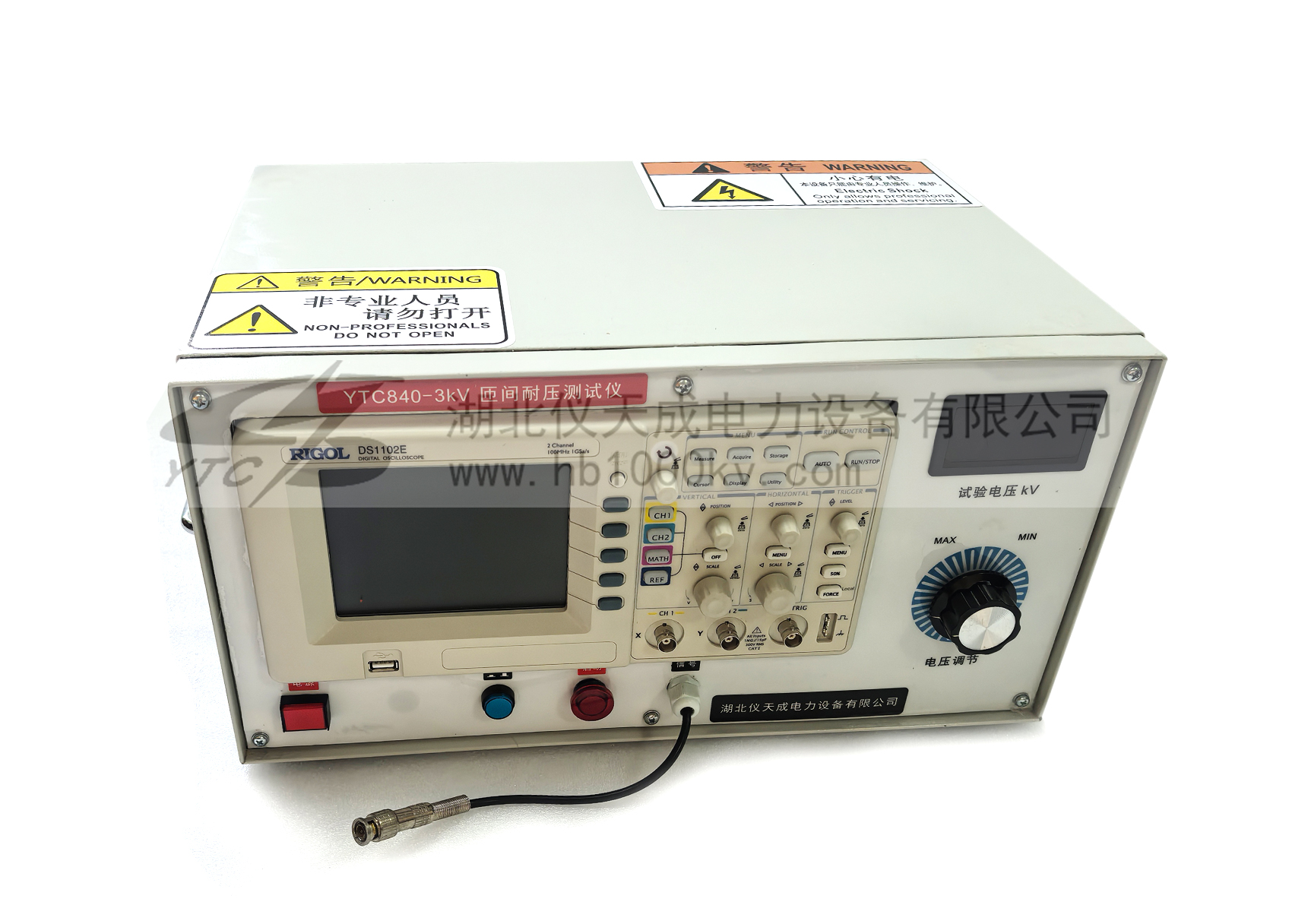

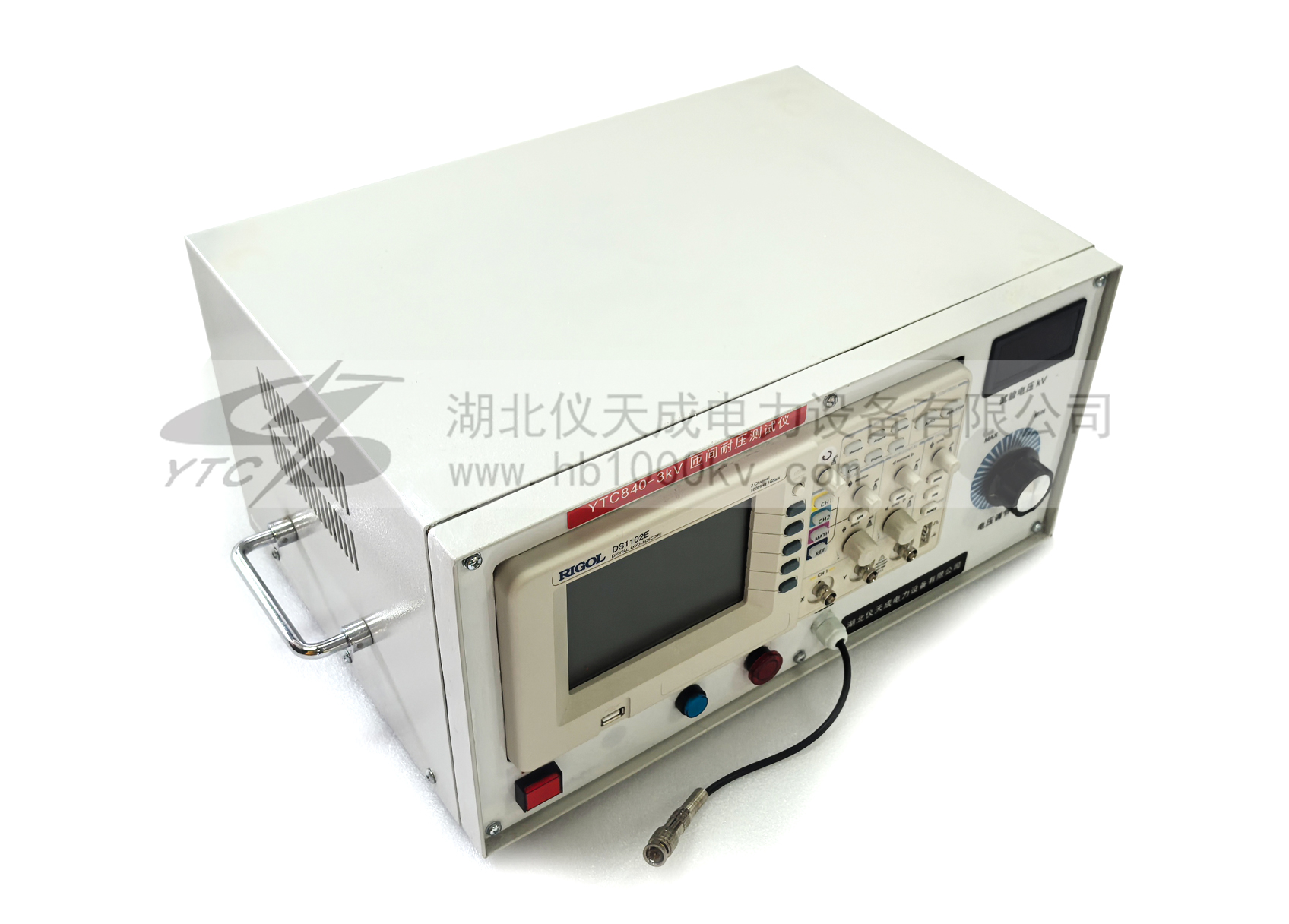

YTC840-3kV 匝間耐壓測試儀

YTC840-3kV 匝間耐壓測試儀是采用脈衝波形比較法,以高壓衝擊波對二線圈或繞組進行過電壓的模擬檢測,並由示波器來判別二繞組波形差異的一種測試儀器。它不但能迅速、正確地判斷線圈或繞組匝間絕緣電暈放電、局部或相間短路、開路、接線嵌線錯誤、線圈平衡等各類故障，現已在相關行業得到廣泛的使用。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

YTC840-3kV 匝間耐壓測試儀是采用脈衝波形比較法,以高壓衝擊波對二線圈或繞組進行過電壓的模擬檢測,並由示波器來判別二繞組波形差異的一種測試儀器。它不但能迅速、正確地判斷線圈或繞組匝間絕緣電暈放電、局部或相間短路、開路、接線嵌線錯誤、線圈平衡等各類故障，現已在相關行業得到廣泛的使用。

YTC840-3kV 匝間耐壓測試儀適用於額定電壓660V及以下微電機、中小型電機、直流電機的繞組匝間絕緣檢測；也可用於變壓器繞組、電器線圈繞組的匝間絕緣檢測。因電機、變壓器繞組由於絕緣結構和絕緣材料的不一致，特別是操作者工藝水平的不同，在繞線、嵌線、刮線、接頭端部整形、搬運等工序工藝環節都會引起不同程度的絕緣損傷，使繞組存在著各種形式的匝間絕緣故障，因此，匝間絕緣是電機、變壓器的薄弱環節。該儀器整機電子線路集成化、峰值電壓數字顯示，配有專業廠家生產的數字存儲示波器來代替自製的簡易示波器,以提高儀器的可靠性。儀器各性能和技術指標完全符合GB755、 GBl4711、JB/294、JB/Z346標準的要求，適用高壓電機、分馬力電機、電動工具、家用電器、低壓電器等行業。

注意事項：
1.本儀器為高壓測試儀，測試時一定要注意人身安全，儀器開啟後（警示燈亮時），需注意安全。在高壓指示燈亮（圖二）時，切不可觸及高壓輸出端、輸出引線夾子和被測繞組（電機），以免受到電擊。

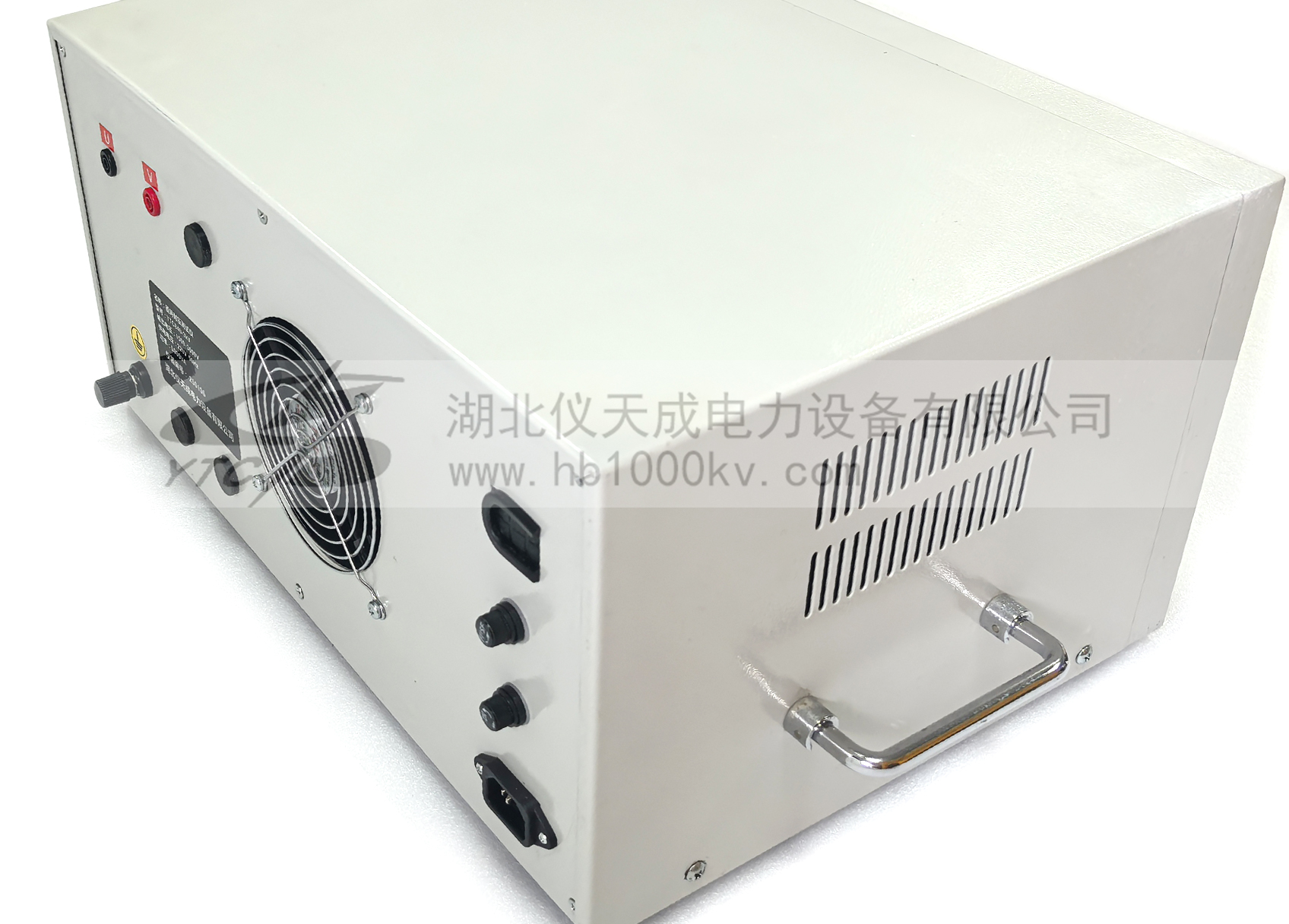

2.儀器的電源必需可靠接地，嚴禁在沒有接地線的情況下，進行高壓測試。因為數千伏的高電壓會使外殼帶高壓電，危害人身安全，和損壞低壓控製電路，儀器的接地輸出端子在儀器背部的左下方，需要用銅導線與接地線連接。
3.儀器發生故障需維修時，應由專業人員進行維修，儀器開箱維修時，需先用接地線對高壓電容器放電後方可進行，以免受到電擊。

技術參數 TECHNICAL PARAMETERS

波前時間	0.1 ~ 0.5µs
極　　性	負極性
峰值顯示電壓	0.2 ~ 3 kV（連續可調）
儀器輸出	單高壓回路
最大輸出能量	1J
顯示配置	配彩色數字存儲示波器，可快速度判別電機相的故障。
絕緣電阻	電源輸入端對機架的絕緣電阻大於等於20M歐姆
介電強度	電源輸入端對機架能夠承受1500V/50HZ 1min 耐電壓試驗，無飛狐，無擊穿現象
工作電源	~220V ± 5 % 50Hz
功耗	<1000 VA
外型尺寸（寬、高、深）	450×350×280（mm）
重量	35 kg

YTC840-3kV 匝間耐壓測試儀
